| Материал: | Вафля субстрата Кристл ниобата лития (LiNbO3) | Плотность: | 4.64g/cm3 |
|---|---|---|---|
| Ряд прозрачности: | 420-5200nm | Показатель поглощения: | ~0.1%/cm @1064nm |
| Рефрактивные индексы: | ne=2.156, no= 2.232@1064nm | Допуск размера: | ±0.05мм |

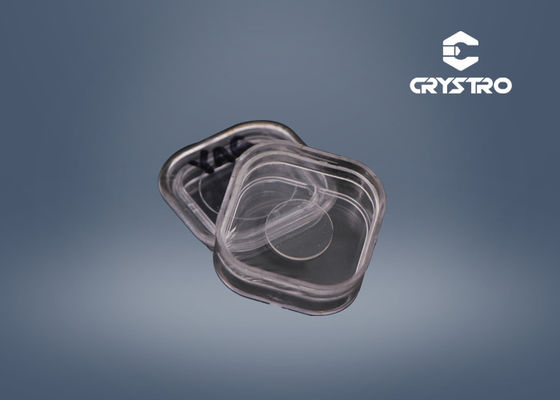

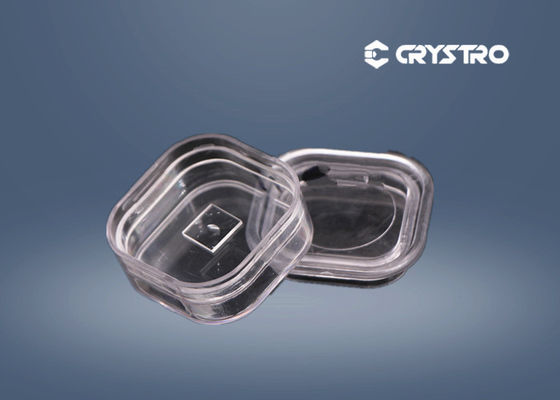

| Угла клина допуск: | ±0.1° | Упаковка: | индивидуальный контейнер для каждого субстрата, упакованный в сумке заполненной с инертным газом. |
| Высокий свет: | вафля 5200nm LiNbO3,оптически вафля ниобата лития,вафля ниобата лития 5200nm |
||
Вафля субстрата Кристл ниобата лития (LiNbO3)
(Ниобат лития, LN) кристалл LiNbO3 отрицательные одноосный кристалл и одно само тщательно, который характеризуют оптически материалов.
Со своими большими electro-оптическими коэффициентами, широкое оптически окно прозрачности, и наличие высоких оптически качественных кристаллов, кристалл LN (ниобата лития) часто материал выбора для оптически модуляции и Q-переключателя на близко-ультракрасных и ультракрасных длинах волны. Для electro-оптических модуляторов/демодулятор (EOM) кристалл может быть z-отрезком с нул остаточными двойными лучепреломлениями вдоль направления светлого распространения или x-отрезком с ненулевым остаточным двойным лучепреломлением и увеличенным эффективным electro-оптическим коэффициентом. Для Q-переключателя кристалл типично z-отрезок с нул остаточными двойными лучепреломлениями и электрическое поле приложенные поперечные к направлению светлого распространения. Пьезоэлектрический звенеть в LN недостаток на высокой частоте повторения, но может быть преодолеван в некоторой степени со свойственными piezoelectrically амортизированными дизайнами.
Основные свойства LiNbO3
| Кристл Sturucture | Trigonal, группа космоса R3c, группа пункта 3m |
| Точка плавления | 1253℃ |
| Твердость Mohs | 5 |
| Плотность | 4.64g/cm3 |
| Плывучесть | Никакие |
| Оптически однородность | ~5x10-5/cm |
| Ряд прозрачности | 420-5200nm |
| Показатель поглощения | ~0.1%/cm @1064nm |
| Рефрактивные индексы на 1064nm | ne =2.146, нет = 2.220@1300nm ne =2.156, нет = 2.232@1064nm ne =2.203, нет = 2.286@632.8nm |
| Коэффициенты теплового расширения (на 25℃) | //a, 2.0x10-6/K //a, 2.2x10-6/K |
| Коэффициенты термальной проводимости | 38 W/m/K на 25℃ |
| Термальные оптически коэффициенты | dno/dT =-0.874/K x 10до6на1.4μm dne/dT =39.073/K x 10до6на1.4μm |
| Уравнения Sellmeier (λ в μm) | отсутствие 2=4.9048+0.11768/(ne0.027169λ2 2=4.5820+0.099169/λ2до0,04750)-(λ2до0,04443)-0.02195λ2 |
Типичные спецификации:
| Спецификации | Boule | Вафля | ||
| Диаметр | Φ3» | Φ4» | Φ3» | Φ4» |
| Длина или толщина (mm) | ≤100 | ≤50 | 0.35-0.5 | |
| Ориентация | 127.86°Y, 64°Y, 135°Y, x, y, z, и другой отрезок | |||
| Ориентация Ref.Flat | X, Y | |||
| Длина Ref.Flat | 22±2mm | 32±2mm | 22±2mm | 32±2mm |
| Полировать лицевой стороны | / | Зеркало отполировало 5-15 Å | ||
| Задний бортовой складывать | / | 0.3-1.0μm | ||
| Плоскостность (μm) | / | ≤15 | ||
| Смычок (μm) | / | ≤25 | ||
Crystro может предложить другие размер и спецификацию вафель по требованию.
Применения:
LiNbO3Кристл широко использовано как удвоители частоты для длины волны > 1μm и оптически параметрические генераторы (OPO) нагнетали на 1064 nm так же, как, который квази-участк-соответствуют приборы (QPM). Должный к своим большим Electro-оптическим (E-O) и оптикоакустическим (A-O) коэффициентам, LiNbO3кристалл самый популярный материал для клеток Pockel, Q-переключателей и модуляторов/демодулятор участка, вафель субстрата волновода и поверхностных акустической волны (ПИЛЫ), etc.
Crystro обеспечивает:
LiNbO3клинаиспользуемогодляамортизаторовициркуляторовволокнаоптически.
Надежная доставка
Строгая проверка качества
Служба технической поддержки
Очень конкурентоспособные цены
