| Наименование марки: | Crystro |
| Номер модели: | CR210.205-1 |
| МОК: | 1pc |
| цена: | USD 20~200/pc |
| Время доставки: | 4-5 недель |
| Условия оплаты: | T/T, Western Union, MoneyGram, PayPal |

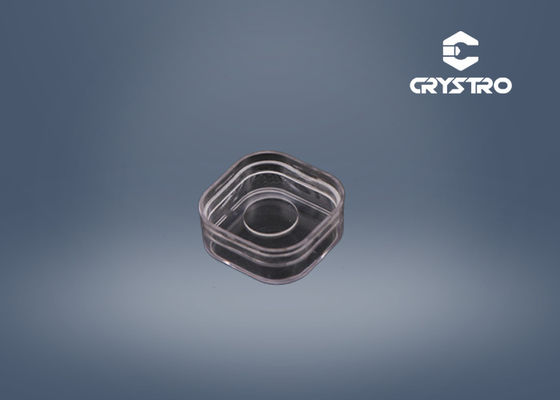

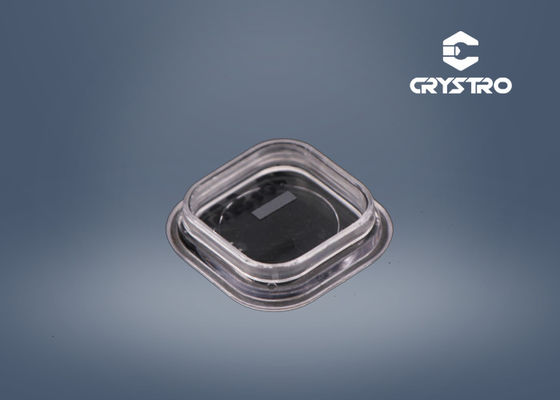

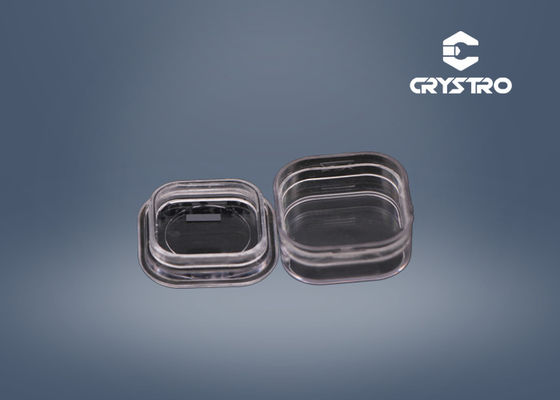

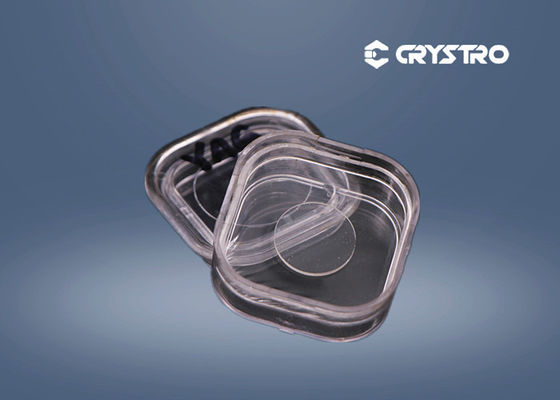

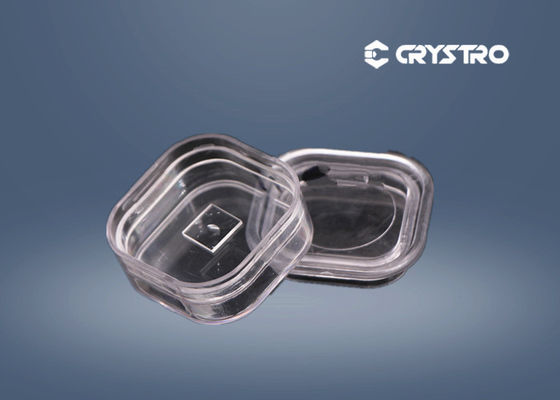

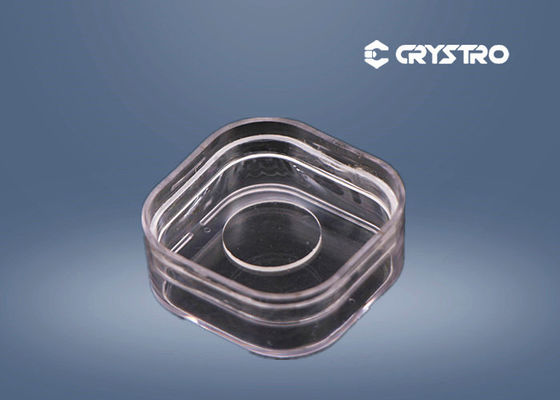

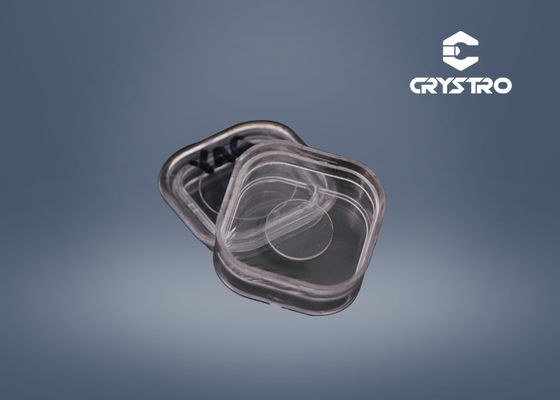

Ниобат лития - кристаллический материал LiNbO3
ЛиНбО3Кристалл сочетает в себе низкую стоимость, хорошие механические и физические свойства, а также высокую оптическую однородность.3клины широко используются в изоляторах волокон и циркуляторах.
кристалл LiNbO3 (ниобат лития, LN)отрицательный одноосевой кристалл и один из наиболее тщательно характеризуемых оптических материалов.Благодаря широкому диапазону прозрачности в видимом и среднем инфракрасном диапазоне и отличной химической и механической стабильности, кристалл LN может использоваться в качестве бифрангентного материала для применения в инфракрасном диапазоне.
С егобольшие электрооптические коэффициенты, широкое окно оптической прозрачности и наличие кристаллов высокого оптического качества,Кристалл LN (ниобат лития) часто является материалом выбора для оптической модуляции и Q-сдвига в ближнем и инфракрасном диапазонах волнДля электрооптических модуляторов (EOM) кристалл может быть разрезан z-с нулевым остаточным двусмыслом в направлении распространения света или рентгеновским разрезом с не нулевым остаточным двусмыслом и максимальным эффективным электрооптическим коэффициентом.Для Q-ключа кристалл обычно разрезается z с нулевым остаточным двойное преломление и электрическое поле применяется поперечно к направлению распространения света.Пьезоэлектрическое кольцо в LN является недостатком при высокой частоте повторения, но могут быть преодолены в некоторой степени с помощью надлежащих пьезоэлектрически загрязненных конструкций.
Доступны как чистые кристаллы LN, так и допированные MgO кристаллы LN (MgO:LN) с золотым покрытием на боковых поверхностях электродов
Crystro обеспечивает:
Основные свойства LiNbO3
| Структура кристалла | Тригональная, космическая группа R3c, точка группы 3m |
| Точка плавления | 1253°C |
| Твердость Моха | 5 |
| Плотность | 40,64 г/см3 |
| Деликасценция | Никаких |
| Оптическая однородность | ~5х10-5/см |
| Диапазон прозрачности | 420-5200 нм |
| Коэффициент поглощения | ~ 0,1%/cm @1064nm |
| Индекс преломления при 1064 нм | ne=2.146, no=2.220@1300nm ne=2.156, no=2,232@1064nm ne=2.203, no=2,286@632,8nm |
| Коэффициенты теплового расширения (при 25°С) | //а,2.0х10-6К. А.2.2х10-6/К |
| Коэффициенты теплопроводности | 38 W/m/K при 25°C |
| Термооптические коэффициенты | Днo/dT=-0,874 x 10-6/K при 1,4 мкм днe/dT=39.073 x 10-6/K при 1,4 мкм |
| Уравнения Селлмайера (λ в мкм) | no2=4,9048+0,11768/(λ2-0.04750) -0.027169λ2ne2=4,5820+0,099169/(λ2-0.04443) -0.02195λ2 |
Спецификации LiNbO3клин
| Апертура | 10,0 x 1,0 мм2до 4 х 4 мм2 |
| Размерная толерантность | ± 0,05 мм |
| Толерантность уголков клина | ±0,1° |
| Ориентация оптической оси | ±0,5° |
| Плоскость | λ/4 @632.8nm |
| Качество поверхности | 20-10 |
| АР-покрытие | R<0,2% @1550nm±40nm |
| Стандартный размер | 1.25ммх1,25ммх0,5мм с 13o или 15o клином, phi=22,5o |
Примечание:Другие размеры и покрытия доступны по запросу.
Нелинейные оптические свойства:
| Коэффициенты НЛО | d33= 34,4 pm/V d31= d15= 5,95 pm/V d22= 3:07 вечера/В |
|
| Эффективные коэффициенты НЛО | dЭфф= 5,7 pm/V для удвоения частоты 1300 нм; dЭфф= 5,3 pm/V для OPO, закачиваемого на 1064 нм; dЭфф= 17,6 pm/V для квазифазовой структуры. |
|
| Электрооптические коэффициенты | ГТ33= 32 pm/V, γs33= 31 pm/V, ГТ31= 10 pm/V, γs31= 8,6 pm/V, ГТ22= 6,8 pm/V, γs22= 3,4 pm/V, |
|
| Порог фоторефракционного повреждения | 50 МВт/см2(10 нс, 1064 нм) | |
| Порог повреждения поверхности | 300 МВт/см2(10 нс, 1064 нм) |
|
Спецификации компонентов LN EO:
| Извращение фронта волны: | менее λ/8 @ 633 нм |
| Размерная допустимость: | (W+/-0,1 мм) x (H+/-0,1 мм) x (L+0,5/-0,1 мм) |
| Прозрачная диафрагма: | > 90% центральной площади |
| Плоскость: | λ/8 @ 633 нм |
| Качество поверхности: | Скретч/Dig 10/5 по MIL-O-13830A |
| Параллелизм: | более 20 дуговых секунд |
| Перпендикулярность: | 5 минут дуги |
| Толерантность угла: | Δθ < 0.5o, Δφ < 0.5o |
ЛиНбО3также широко используется в качестве электрооптических модуляторов и O-свичей для лазеров Nd: YAG, Nd: YLF и Ti: Sapphire, а также модуляторов для волоконной оптики.В следующей таблице перечислены спецификации типичного LiNbO3Кристалл используется в качестве Q-свича с поперечной модуляцией E-O. Свет распространяется по оси z. Электрооптические коэффициенты LiNbO3являются:33= 32 pm/V, r31= 10 вечера/В, r22= 6,8 pm/V при низкой частоте и r33= 31 pm/V, r31= 8,6 pm/V, r22= 3,4 pm/V при высокой электрической частоте.π=λd/no3γc1, γc=(ne/no)3γ33-γ13.
ЛиНбО3Спецификации Q-ключа
| Размер | 9 х 9 х 25 мм3или 4 x 4 x 15 мм3 |
| Другие размеры доступны по запросу | |
| Толерантность размера | Ось Z: ± 0,2 мм |
| Ось X и ось Y: ± 0,1 мм | |
| Чанфер | менее 0,5 мм при |
| Точность ориентации | Ось Z: < ±5′,ось X и ось Y: < ±10′ |
| Параллелизм | < 20′′ |
| Заканчивай. | 10/5 поцарапать/выкопать |
| Плоскость | λ/8 при 633 нм |
| АР-покрытие | R<0,2% @1064nm |
| Электроды | Золото/хром на X-листах |
| Извращение фронта волны | < λ/4 @633nm |
| Соотношение вымирания | > 400:1 @633nm, φ 6 мм луч |
ЛиНбО3является также хорошим акусто-оптическим кристаллом и используется для поверхностных акустических волновых (SAW) пластин и модуляторов A-O. Crystro обеспечивает акустический (SAW) класс LiNbO3кристаллы в пластинах, резанные шарики, готовые компоненты и элементы, изготовленные на заказ.
Типичные свойства SAW
| Тип резки | Скорость SAW Vс(м/с) | Электромеханический фактор сцепления K2с(%) | Температурный коэффициент скорости TCV (10-6/°C) | Температурный коэффициент задержки TCD (10-6/°C) |
| 1270,86 ° Y-X | 3970 | 5.5 | -60 | 78 |
| Y-X | 3485 | 4.3 | - 85 | 95 |

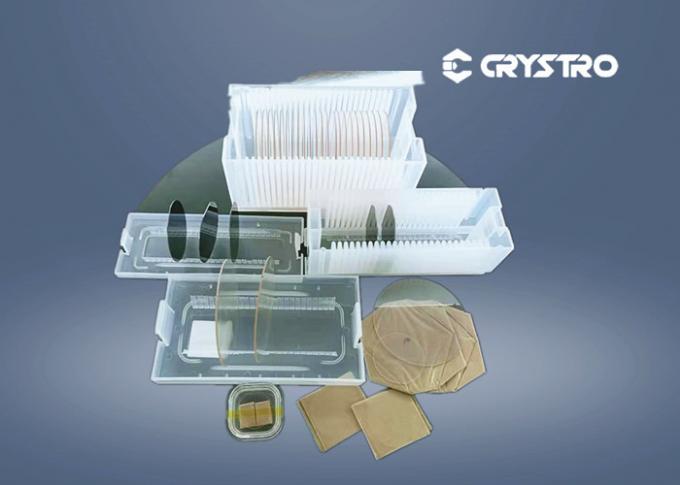

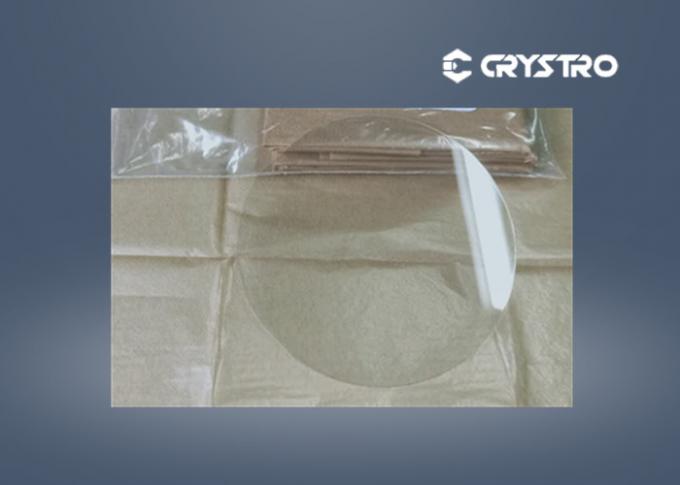

Типичные спецификации
| Спецификации | Буль | Вафли | ||
| Диаметр | Φ3" | Φ4" | Φ3" | Φ4" |
| Длина или толщина (мм) | ≤ 100 | ≤ 50 | 0.35-0.5 | |
| Ориентация | 127.86°Y,64°Y,135°Y,X,Y,Z и другие разрезы | |||
| Ориентация на плоскость | X,Y | |||
| Реф.Плоская длина | 22±2 мм | 32±2 мм | 22±2 мм | 32±2 мм |
| Полировка передней стороны | / | Зеркальное полирование 5-15 Å | ||
| Задние боковые лапы | / | 00,3-1,0 мкм | ||
| Плоскость (μm) | / | ≤ 15 | ||
| Воронка (μm) | / | ≤ 25 | ||
Crystro может предложить другие размеры и спецификации пластинок по запросу.
| Структура кристалла | Тригональная, космическая группа R3C, точечная группа 3m |
| Параметры ячейки | a=5,148 Å, c=13,863 Å |
| Точка плавления | 1253oВ |
| Температура Кюри | 1140oВ |
| Твердость Моха | 5 |
| Плотность: | 40,64 г/см3 |
| Деликасценция | Никаких |
| Оптическая однородность | ~ 5х10-5/см |
| Диапазон прозрачности | 420 -- 5200 нм |
| Коэффициент поглощения | ~ 0,1%/см @ 1064 нм |
| Индекс преломления при 1064 нм (Чистая ЛН) |
ne= 2.146, no = 2,220 @ 1300 нм ne = 2.156, no = 2,232 @ 1064 нм ne = 2.203, no = 2,286 @ 632,8 нм |
| Коэффициент теплового расширения (@ 25oВ) |
//a, 2,0х10-6/К |
| //c, 16,7х10-6/К | |
| Коэффициент теплопроводности: | 38 Вт/м/К при 250oВ |
| Тепловой оптический коэффициент | dno/dT=-0,874x10-6/K при 1,4 мкм dne/dT=39.073x10-6/K при 1,4 мкм |
| Уравнения Селлмайера (чистый LN) (λ в мм) |
- Нет.2= 4,9048+0,11768/(λ2-0.04750) -0.027169λ2 не2= 4,5820+0,099169/(λ2-0.04443) -0.021950λ2 |
MgO допированный LiNbO3(MgO:LN) имеет аналогичные линейные оптические свойства с чистым LiNbO3, но порог фоторефрактивного повреждения намного выше.
