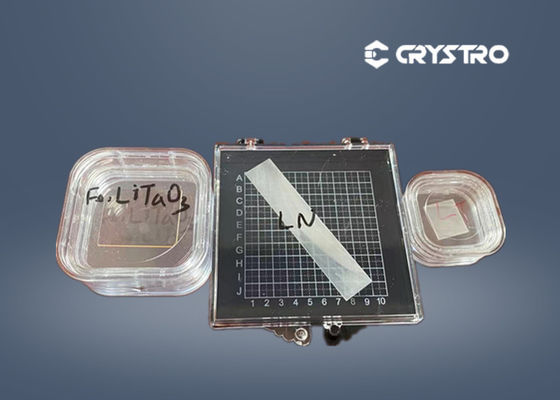

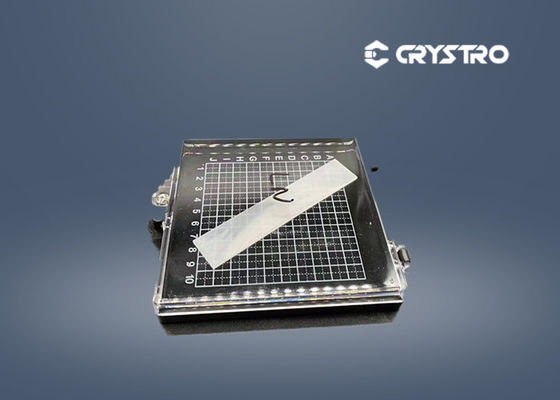

Нелинейный кристалл ниобата лития LiNbO3 для SAW-фильтра

Name: Нелинейный кристалл ниобата лития LiNbO3 для SAW-фильтра
Brand: ANHUI CRYSTRO CRYSTAL MATERIALS Co., Ltd.
SKU: CR211011-04
Price: 110.00 USD
Availability: InStock

Наименование марки:	Crystro
Номер модели:	CR211011-04
МОК:	1pc
цена:	USD 20~200/pc
Время доставки:	4-5 недель
Условия оплаты:	T/T, Western Union, MoneyGram, PayPal

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

КНР

Сертификация:

SGS/COC

Материал:

LiNbO3 Вафли в разрезе X толщина 0,5 мм кристалл ниобата лития

Качество поверхности:

20/10

АР-покрытие:

R<0,2% @1550nm±40nm

Диаметр:

До 4inch

Толщина:

0.5 мм/1 мм

Производство:

КНР

Доставка:

1 - 4 недели

Упаковка:

индивидуальный контейнер для каждого субстрата, упакованный в сумке заполненной с инертным газом.

Упаковывая детали:

Прозрачная чистая коробка

Поставка способности:

2000 штук в месяц

Выделить:

Нелинейный кристалл ниобата лития

Нелинейный кристалл LiNbO3

SAW Фильтр кристалл LiNbO3

Описание продукта

Производственная цена Продажа линейного кристалла LiNbO3

Литий-ниобиевый кристалл (LN)LiNbO3 широко используется в SAW-фильтре, оптическом волноводе, фотомодуляторе,преобразователь частотного умножения и хранение информации в виде функционального кристалла с отличными физическими свойствами антивысокой температуры и антиканцер.

Он имеет стабильные механические характеристики, и будет выглядеть по-разному после различного допирования.

ЛиНбО₃Кристалл сочетает в себе низкую стоимость, хорошие механические и физические свойства, а также высокую оптическую однородность.₃клины широко используются в изоляторах волокон и циркуляторах.

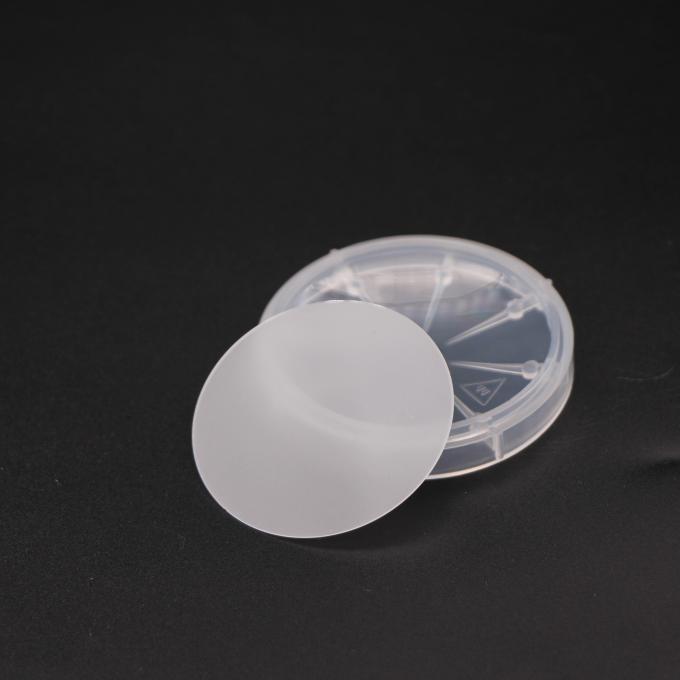

Anhui Crystro может предложить LN пластинки до размера Dia 4inch и 0,5mm Thickness.both sides polished as required.

Возможные применения:

1. Модуляторы фазовых волноводов EO
2. Модуляторы амплитуды волновода EO
3Интегрированная волноводная фотоника
4. Лазерные проводники волн
5Поляризатор для оптического изолятора
6Квазифазное совпадение для SHG и OPO

Основные свойства LiNbO₃

Структура кристалла	Тригональная, космическая группа R3c, точка группы 3m
Точка плавления	1253°C
Твердость Моха	5
Плотность	40,64 г/см³
Деликасценция	Никаких
Оптическая однородность	~5х10^-5/см
Диапазон прозрачности	420-5200 нм
Коэффициент поглощения	~ 0,1%/cm @1064nm
Индекс преломления при 1064 нм	n_e=2.146, n_o=2.220@1300nm n_e=2.156, n_o=2,232@1064nm n_e=2.203, n_o=2,286@632,8nm
Коэффициенты теплового расширения (при 25°С)	//а,2.0х10^-6К. А.2.2х10^-6/К
Коэффициенты теплопроводности	38 W/m/K при 25°C
Термооптические коэффициенты	Дн_o/dT=-0,874 x 10^-6/K при 1,4 мкм дн_e/dT=39.073 x 10^-6/K при 1,4 мкм
Уравнения Селлмайера (λ в мкм)	n_o²=4,9048+0,11768/(λ²-0.04750) -0.027169λ²n_e²=4,5820+0,099169/(λ²-0.04443) -0.02195λ²

Спецификация пластин LiNbO3:

Ориентация	X&Z-рез ±0,2°
Диаметр	500,8 мм/76,2 мм/100 мм ±0,3 мм
Ориентация плоская ((OF)	22 мм ±2 мм/32 мм ±2 мм перпендикулярно X ±0,2°
Второй референт.Площадь ((RF)	Cw225°±0,5°от OF Cw315°±0,5°от OF
Толщина	250um/500um/1000um ±5um или более
Качество поверхности	Полированные двойные стороны; S/D:20/10
TTV	≤ 10мм
WARP	≤50мм
Температура Кюри	1142°C± 0,7°C
Индекс преломления	n.=2,2878±0.0002 n.=2,2033±0.0002 Призма сцепления метод@632.8nm
Окраска краев	Круглый ветер

Нелинейный кристалл ниобата лития LiNbO3 для SAW-фильтра 0
