| Наименование марки: | Crystro |
| Номер модели: | CR21011-05 |
| МОК: | 1pc |
| цена: | USD 20~200/pc |
| Время доставки: | 4-5 недель |
| Условия оплаты: | T/T, Western Union, MoneyGram, PayPal |

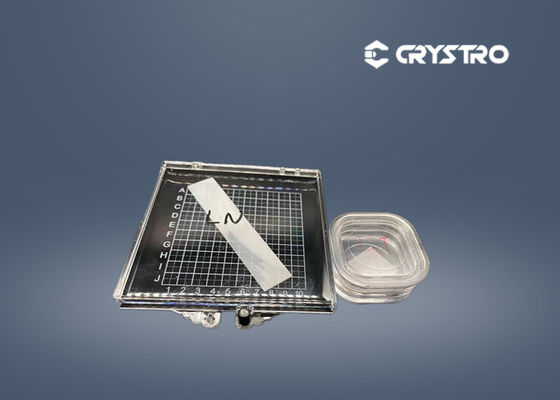

Кристалл СОУ класса LiNbO3
ЛиНбО3Кристалл сочетает в себе низкую стоимость, хорошие механические и физические свойства, а также высокую оптическую однородность.3клины широко используются в изоляторах волокон и циркуляторах.
ЛиНбО3является также хорошим акусто-оптическим кристаллом и используется для поверхностных акустических волновых (SAW) пластин и модуляторов A-O. Crystro обеспечивает акустический (SAW) класс LiNbO3кристаллы в пластинах, резанные шарики, готовые компоненты и элементы, изготовленные на заказ.
Anhui Crystro участвует в выставках разного рода каждый год: Laser World of Photonics Munich, Shanghai, Photonics West в Сан-Франциско, CIOE в Шэньчжэне и т.д.
Crystro обеспечивает:
Типичные свойства SAW
| Тип резки | Скорость SAW Vс(м/с) | Электромеханический фактор сцепления K2с(%) | Температурный коэффициент скорости TCV (10-6/°C) | Температурный коэффициент задержки TCD (10-6/°C) |
| 1270,86 ° Y-X | 3970 | 5.5 | -60 | 78 |
| Y-X | 3485 | 4.3 | - 85 | 95 |
Типичные спецификации
| Спецификации | Буль | Вафли | ||
| Диаметр | Φ3" | Φ4" | Φ3" | Φ4" |
| Длина или толщина (мм) | ≤ 100 | ≤ 50 | 0.35-0.5 | |
| Ориентация | 127.86°Y,64°Y,135°Y,X,Y,Z и другие разрезы | |||
| Ориентация на плоскость | X,Y | |||
| Реф.Плоская длина | 22±2 мм | 32±2 мм | 22±2 мм | 32±2 мм |
| Полировка передней стороны | / | Зеркальное полирование 5-15 Å | ||
| Задние боковые лапы | / | 00,3-1,0 мкм | ||
| Плоскость (μm) | / | ≤ 15 | ||
| Воронка (μm) | / | ≤ 25 | ||
Crystro может предложить другие размеры и спецификации пластинок по запросу.
| Структура кристалла | Тригональная, космическая группа R3C, точечная группа 3m |
| Параметры ячейки | a=5,148 Å, c=13,863 Å |
| Точка плавления | 1253oВ |
| Температура Кюри | 1140oВ |
| Твердость Моха | 5 |
| Плотность: | 40,64 г/см3 |
| Деликасценция | Никаких |
| Оптическая однородность | ~ 5х10-5/см |
| Диапазон прозрачности | 420 -- 5200 нм |
| Коэффициент поглощения | ~ 0,1%/см @ 1064 нм |
| Индекс преломления при 1064 нм (Чистая ЛН) |
ne= 2.146, no = 2,220 @ 1300 нм ne = 2.156, no = 2,232 @ 1064 нм ne = 2.203, no = 2,286 @ 632,8 нм |
| Коэффициент теплового расширения (@ 25oВ) |
//a, 2,0х10-6/К |
| //c, 16,7х10-6/К | |
| Коэффициент теплопроводности: | 38 Вт/м/К при 250oВ |
| Тепловой оптический коэффициент | dno/dT=-0,874x10-6/K при 1,4 мкм dne/dT=39.073x10-6/K при 1,4 мкм |
| Уравнения Селлмайера (чистый LN) (λ в мм) |
- Нет.2= 4,9048+0,11768/(λ2-0.04750) -0.027169λ2 не2= 4,5820+0,099169/(λ2-0.04443) -0.021950λ2 |
Видео
|
|
