| Наименование марки: | Crystro |
| Номер модели: | CR210.205-1 |
| МОК: | 1pc |
| цена: | USD 20~200/pc |
| Время доставки: | 4-5 недель |
| Условия оплаты: | T/T, Western Union, MoneyGram, PayPal |

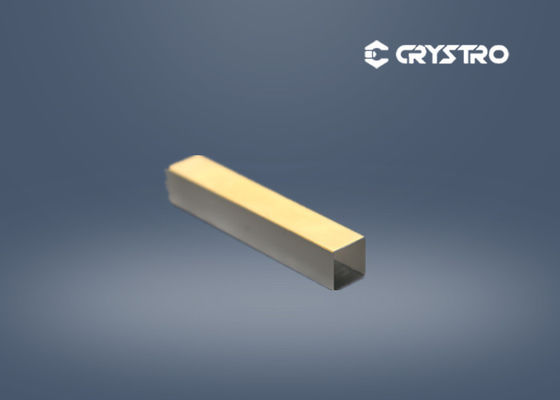

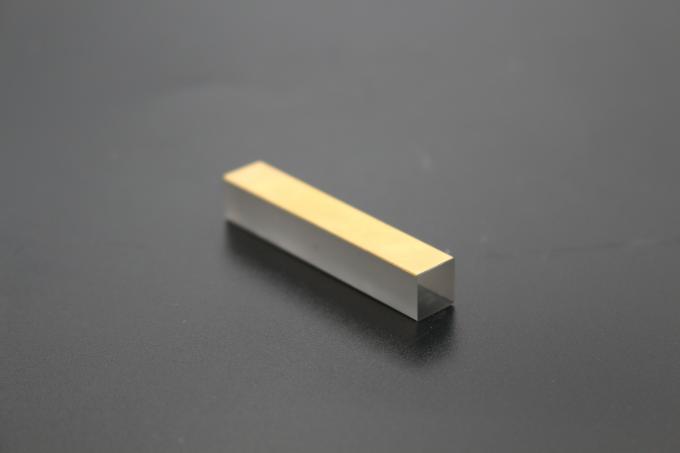

9 X 9 X 25 мм кристалл LiNbO3 для переключателя EO Q
ЛиНбО3также широко используется в качестве электрооптических модуляторов и O-свичей для лазеров Nd: YAG, Nd: YLF и Ti: Sapphire, а также модуляторов для волоконной оптики.В следующей таблице перечислены спецификации типичного LiNbO3Кристалл используется в качестве Q-свича с поперечной модуляцией E-O. Свет распространяется по оси z. Электрооптические коэффициенты LiNbO3являются:33= 32 pm/V, r31= 10 вечера/В, r22= 6,8 pm/V при низкой частоте и r33= 31 pm/V, r31= 8,6 pm/V, r22= 3,4 pm/V при высокой электрической частоте.π=λd/no3γc1, γc=(ne/no)3γ33-γ13.
Доступны как чистые кристаллы LN, так и допированные MgO кристаллы LN (MgO:LN) с золотым покрытием на боковых поверхностях электродов
Crystro обеспечивает:
Спецификации компонентов LN EO:
| Извращение фронта волны: | менее λ/8 @ 633 нм |
| Размерная допустимость: | (W+/-0,1 мм) x (H+/-0,1 мм) x (L+0,5/-0,1 мм) |
| Прозрачная диафрагма: | > 90% центральной площади |
| Плоскость: | λ/8 @ 633 нм |
| Качество поверхности: | Скретч/Dig 10/5 по MIL-O-13830A |
| Параллелизм: | более 20 дуговых секунд |
| Перпендикулярность: | 5 минут дуги |
| Толерантность угла: | Δθ < 0.5o, Δφ < 0.5o |
ЛиНбО3Спецификации Q-ключа:
| Размер | 9 х 9 х 25 мм3или 4 x 4 x 15 мм3 |
| Другие размеры доступны по запросу | |
| Толерантность размера | Ось Z: ± 0,2 мм |
| Ось X и ось Y: ± 0,1 мм | |
| Чанфер | менее 0,5 мм при |
| Точность ориентации | Ось Z: < ±5′,ось X и ось Y: < ±10′ |
| Параллелизм | < 20′′ |
| Заканчивай. | 10/5 поцарапать/выкопать |
| Плоскость | λ/8 при 633 нм |
| АР-покрытие | R<0,2% @1064nm |
| Электроды | Золото/хром на X-листах |
| Извращение фронта волны | < λ/4 @633nm |
| Соотношение вымирания | > 400:1 @633nm, φ 6 мм луч |
Видео
|
|
