| Наименование марки: | Crystro |
| Номер модели: | CR220129-08 |
| МОК: | 1pc |
| цена: | USD 20~200/pc |
| Время доставки: | 4-5 недель |
| Условия оплаты: | T/T, Western Union, MoneyGram, PayPal |

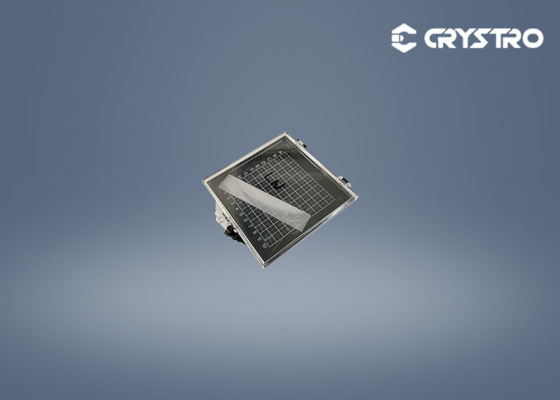

SAW класс LiNbO3 одиночный кристалл для акусто-оптических устройств

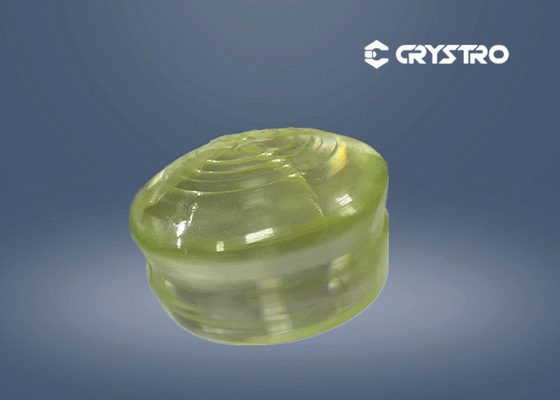

Крайстро.LiNbO3кристаллвыращиваетсяЦочральскиМетод. Максимальный диаметр достигает 4 дюймов, теперь он самый большойРазмер в этом файле, мыМожно настроить размер и спецификации, крутизна <0.5nm. Магнитно-оптические однокристаллы, такие как GGG,SGGG,TGG,TSAG, являются нашими основными продуктами.
LiNbO3 является нелинейным кристаллом оптического качества, он широко используется в параметрических осцилляторах, удвоении частоты, акусто-оптических устройствах, оптических модуляторах.MgO-допированный LiNbO3 может эффективно увеличить порог повреждения кристалла LiNbO3.
Доступны как чистые кристаллы LN, так и допированные MgO кристаллы LN (MgO:LN) с золотым покрытием на боковых поверхностях электродов
MgO допированный LiNbO3 (MgO:LN) имеет аналогичные линейные оптические свойства с чистым LiNbO3, но порог фоторефрактивного повреждения намного выше.
Crystro обеспечивает:
ЛиНбО3 Кристальные приложения:
1- Покклы.
2. Q-ключи
3. Модуляторы фаз
4Поверхностные акустические волновые (SAW) пластины
Основные свойства LiNbO3:
| Способ выращивания | Метод Цохральского |
| Структура кристаллов | Тригональная система |
| Постоянная решетки | a=b=5.148Å c=13.863 Å |
| Точка плавления | 1250°C |
| Температура Кюри | 1142 °C |
| Плотность | 40,64 г/см3 |
| Твердость Моха | 5 |
| Спектральный диапазон передачи | 0.4-2.9um |
| Индекс преломления | No=2.286 ne=2.203 (632.8nm) |
| Нелинейный коэффициент | D33=34.45, d31=d15=5.95, d22=13.07 (PMV)-1) |
| Электрооптический коэффициент | γ13=8.6,γ22=3.4,γ33=30.8,γ51=28.0,γ22=6.00 ((pmv)-1) |
| Спектральный диапазон передачи | 370 - 5000 нм > 68% (632,8 нм) |
| Коэффициент теплового расширения | A11=15.4 x 10-6/k, a33=7,5 x 10-6/k |
| ЛиНбО3 оптического качества | Степень SAW LiNbO3 | |
| Ориентация | Рыбный разрез, Z-разрез (+/- 0,2°) | Порезание Z, порезание Y, |
| Y-отрезать 36°, Y-отрезать 64°, Y-отрезать 128° | ||
| Основная ориентация плоская | 22 мм +/-2 мм (3 дюйма) | 22 мм +/-2 мм (3 дюйма) |
| 32 мм +/-2 мм (4 дюйма) | 32 мм +/-2 мм (4 дюйма) | |
| Стандартный размер | φ3 ((76,2 мм) +/- 0,3 мм | φ3" (76,2 мм) +/- 0,3 мм |
| φ4" (100 мм) +/- 0,3 мм | φ4" (100 мм) +/- 0,3 мм | |
| φ6" (150 мм) +/- 0,3 мм | φ6" (150 мм) +/- 0,3 мм | |
| 10x10 мм +/- 0,1 мм | 10x10 мм +/- 0,1 мм | |
| Или другие. | Или другие. | |
| Толщина | 500 мкм +/-20 мкм | 500 мкм +/-20 мкм |
| 1000μm +/-20μm | 1000μm +/-20μm | |
| 350 мкм +/-20 мкм | 350 мкм +/-20 мкм | |
| Полировка | Полированные с одной или обеих сторон | Полированные с одной или обеих сторон |
| Окончание поверхности: 20/10 или 10/5 | Окончание поверхности: 20/10 или 10/5 | |
| TTV | ≤ 10мм | ≤ 10мм |
| Температура Кюри | 1142°C +/- 0,7°C | 1142°C +/-3°C |
| Крайняя раковина | Закругление краев | Закругление краев |
Видео
|
|
