| Наименование марки: | Crystro |
| Номер модели: | CR210206-01 |
| МОК: | 1pc |
| цена: | USD 20~200/pc |
| Время доставки: | 4-5 недель |
| Условия оплаты: | T/T, Western Union, MoneyGram, PayPal |

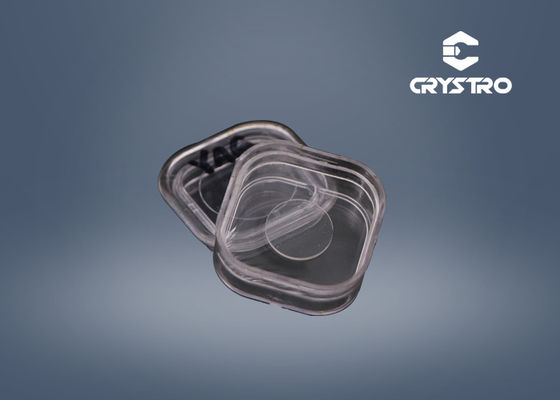

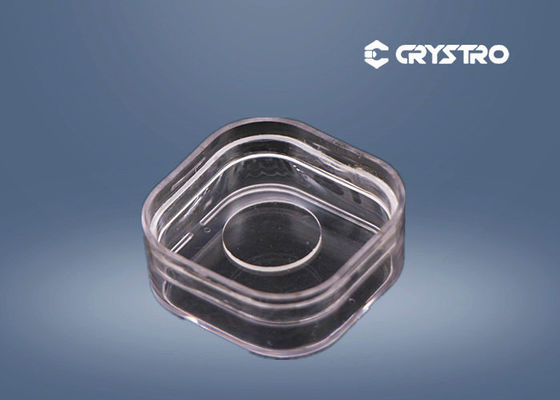

Устройство EO Кристаллический ниобат лития LINBO3 Кристаллы
кристалл LiNbO3 (ниобат лития, LN)отрицательный одноосевой кристалл и один из наиболее тщательно характеризуемых оптических материалов.Благодаря широкому диапазону прозрачности в видимом и среднем инфракрасном диапазоне и отличной химической и механической стабильности, кристалл LN может использоваться в качестве бифрангентного материала для применения в инфракрасном диапазоне.
С егобольшие электрооптические коэффициенты, широкое окно оптической прозрачности и наличие кристаллов высокого оптического качества,Кристалл LN (ниобат лития) часто является материалом выбора для оптической модуляции и Q-сдвига в ближнем и инфракрасном диапазонах волнДля электрооптических модуляторов (EOM) кристалл может быть разрезан z-с нулевым остаточным двусмыслом в направлении распространения света или рентгеновским разрезом с не нулевым остаточным двусмыслом и максимальным эффективным электрооптическим коэффициентом.Для Q-ключа кристалл обычно разрезается z с нулевым остаточным двойное преломление и электрическое поле применяется поперечно к направлению распространения света.Пьезоэлектрическое кольцо в LN является недостатком при высокой частоте повторения, но могут быть преодолены в некоторой степени с помощью надлежащих пьезоэлектрически загрязненных конструкций.
Основные свойства LiNbO3
| Структура кристалла | Тригональная, космическая группа R3c, точка группы 3m |
| Точка плавления | 1253°C |
| Твердость Моха | 5 |
| Плотность | 40,64 г/см3 |
| Деликасценция | Никаких |
| Оптическая однородность | ~5х10-5/см |
| Диапазон прозрачности | 420-5200 нм |
| Коэффициент поглощения | ~ 0,1%/cm @1064nm |
| Индекс преломления при 1064 нм | ne=2.146, no=2.220@1300nm ne=2.156, no=2,232@1064nm ne=2.203, no=2,286@632,8nm |
| Коэффициенты теплового расширения (при 25°С) | //а,2.0х10-6К. А.2.2х10-6/К |
| Коэффициенты теплопроводности | 38 W/m/K при 25°C |
| Термооптические коэффициенты | Днo/dT=-0,874 x 10-6/K при 1,4 мкм днe/dT=39.073 x 10-6/K при 1,4 мкм |
| Уравнения Селлмайера (λ в мкм) | no2=4,9048+0,11768/(λ2-0.04750) -0.027169λ2ne2=4,5820+0,099169/(λ2-0.04443) -0.02195λ2 |
